[产品型号]:SBZLAF-2 [产品名称]:楼宇智能安防布线实训系统 [价    格]: [在线客服]:

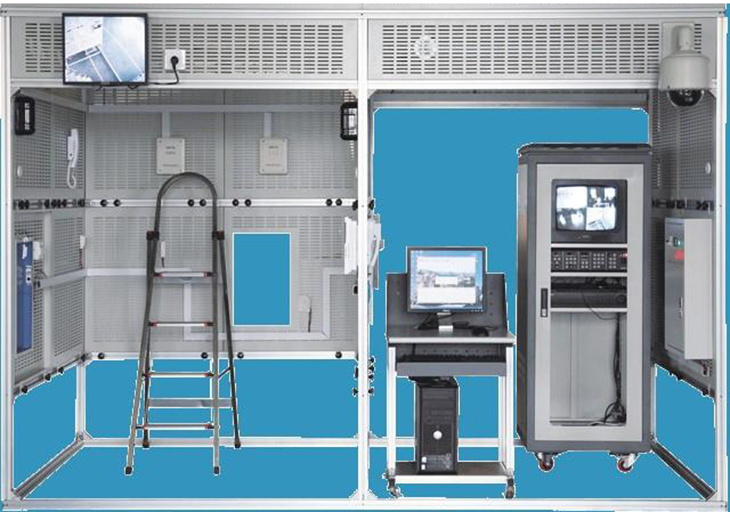

SBZLAF-2楼宇智能安防布线实训系统



楼宇智能安防布线实训系统,楼宇自动化实训系统是为高校、高职、中等职业学校、职业教育培训机构研制的楼宇智能安防布线实训考核设备,系统根据智能楼宇工程中安防布线系统的特点,针对对讲门禁、室内安防、周边防范、视频监控、巡更等系统的安装、布线与调试进行设计,强化学生对安防布线系统各模块的安装、电气接线、调试、故障诊断与维护等工程能力,适合楼宇智能化设备安装与运行、物业管理、安保相关专业的教学和培训。

建筑模型为结构基础,包括智能大楼(小区)和管理中心两部分。系统可进行对讲门禁、室内安防、周边防范、视频监控、巡更等项目的训练,可检验学生的团队协作能力、计划组织能力、楼宇设备安装与调试能力、工程实施能力、职业素养和交流沟通能力等。

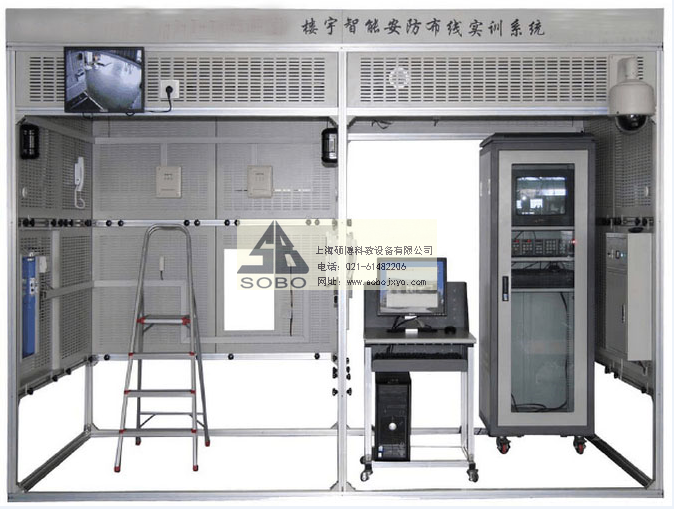

楼宇智能安防布线实训系统

一、系统结构与组成

楼宇智能安防布线实训系统采用模型模块化设计,由建筑模型、对讲门禁子系统、室内安防子系统、周边防范子系统、视频监控子系统、巡更子系统等组成。

建筑模型由标准规格的铝合金工业型材和网孔式安装板组成,设有总电源箱。建筑模型分为智能大楼(小区)和管理中心两部分,安保区域设有单元门和单户窗,实现智能小区对讲门禁系统的设备安装、智能大楼室内安防系统的设备安装等工程训练,实现单元和单户可视对讲功能。

管理中心实现智能大楼(小区)的集中监控和管理,安装有管理中心机、视频监控台、监控计算机等典型管理设备。

在智能大楼(小区)内安装典型探测器(烟感探测器、红外探测器、玻璃破碎探测器、振动探测器、门磁等)、巡更点、红外对射,安保区域的房间窗户装有幕帘探测器,实现室内安防与周边防范功能。

在管理中心区域和智能大楼(小区)内,安装典型监控器材(半球摄像机、红外摄像机、枪机、快速球云台摄像机等),实现关键区域视频监控,设有两台监视器,其中一台17寸液晶监视器,一台14CRT监视器。

功能区域之间采用工程桥架实现系统连接。系统中的各模块即可单独调试、运行,通过接线和配置,也可进行联动实训。

通过项目任务实施,可考察的职业能力:

1.建筑智能安防布线的实施能力

2.对讲门禁系统安装、接线与调试能力

3.室内安防与周边防范系统安装、接线与调试能力

4.视频监控系统安装、接线与调试能力

5.巡更系统安装与调试能力

6.系统运行维护能力

二、主要技术性能

输入电源:单相三线 220V±10% 50Hz

工作环境:温度-10℃40℃ 相对湿度≤85%25℃)海拔<4000m

装置容量:≤1.0kVA

外型尺寸:3120mm×1580mm×2310mm

安全保护:具有漏电压、漏电流保护,安全指标符合国家标准

三、系统配置

1、对讲门禁系统

包含彩色可视室外主机、普通壁挂室内分机、彩色可视室内分机、管理中心机、联网器、层间分配器、通讯转换模块、管理软件、非接触卡。

2、室内安防与周边防范系统

包含震动探测器、玻璃破碎探测器、感温探测器、烟雾探测器、可燃气体探测器、红外探测器、门磁、红外对射探测器、声光报警器、报警按钮、红外幕帘探测器、大型报警主机、六防区报警主机、液晶键盘、多路总线驱动器、RS232打印机接口模块、管理软件。

3、视频监控系统

包含高速球摄像机、彩色半球摄像机、红外摄像机、枪机、矩阵主机、硬盘录像机、监视器。

4、巡更系统

包含巡更巡检器、通讯线、充电器、信息钮、巡更系统软件。

5、工具及配件

6、工具

包含便携式万用表、小一字螺丝刀、小十字螺丝刀、长柄螺丝刀、剪刀、剖线钳、尖嘴钳、斜口钳等工具。

7、耗材配件

包含PVC线槽、BNC视频接头、23芯线(红、黑) 16芯线(红、黑)

四、可完成的实训项目

1、对讲门禁及室内安防系统实训

2、防盗报警及周边防范系统实训

3、闭路电视监控系统实训

4、巡更系统实训

5、工作任务

6、对讲门禁及室内安防系统安装、接线和调试

7、通过安装、接线和调试,该系统应实现如下的功能:

8、设置室外主机地址为00101单元。

9、设置室内分机地址,分别为101房间、201房间,给每个房间配置一张IC卡。

10、室外主机呼叫室内分机,能够实现可视对讲。

11、室内分机呼叫管理中心机,能够实现对讲。

12、室外主机呼叫管理中心机,能够实现可视对讲。

13、设置IC卡,能够实现刷卡开SUO

14、单元用户密码开SUO

15、室内分机主动开SUO

16、可视对讲软件能够记录、处理开门、报警信息。

17、多功能室内分机实现安防功能。

18、紧急按钮按下,室内分机立即将报警信号上传到管理中心机,声光报警器不发声。

19、居家布防时,红外探测器功能被禁闭,其他探测器工作正常。

20、外出布防时,所有探测器均能正常工作。

21、室内分机检测到探测器动作后,启动声光报警器,同时上报给管理中心机。

22、闭路视频监控系统的实训安装、接线和调试

23、通过安装、接线和调试,该系统应实现如下的功能:

24、设备安装与接线,实现各类常见设备的安装与接线操作。

25、监视器使用,实现监视器的图像调整、视频切换、浏览设置。

26、矩阵视频切换,实现矩阵输出视频的切换,包括不同输出通道的切换、输出视频的切换。

27、矩阵视频队列切换,实现输出的视频并按照一定的时间、顺序进行切换。

28、矩阵控制云台,实现矩阵控制云台转动、调节镜头、预置点设置。

29、硬盘录像机视频切换,实现单画面的切换及四画面的切换。

30、硬盘录像机手动录像,实现手动录像及录像查询。

31、硬盘录像机定时录像,实现定时录像及录像查询。

32、防盗报警及周边防范系统实训安装、接线和调试

33、通过安装、接线和调试,该系统应实现如下的功能:

34、设备安装与接线,实现各类报警探测器与报警主机的安装与连接。

35、大型报警主机的基本操作与编程,实现布防、撤防和联动声光报警器等功能。

36、六防区报警主机的基本操作与编程,实现布防、撤防等功能。

37、系统延时的设置,实现进入延时和退出延时等功能。

38、防盗报警软件的操作,能够通过CMS7000软件对大型报警主机和报警探测器进行添加,并能够采集报警探测器的报警信息。

39、巡更系统实训安装、接线和调试

40、通过安装、接线和调试,该系统应实现如下的功能:

41、巡更点的安装,将六个巡更点安装于房间模型的网孔板的相应位置上。

42、巡更器的使用,能够读取安装在现场的巡更点的信息。

43、巡更软件的使用,能够读取巡更器采集的巡更点信息并对巡更路线进行设置。

44、对巡更记录进行备份。

五、实训配置

1、基本配置表

序号

器材名称

器材规格或型号

数量

1

建筑模型

由铝合金型材框架和安装布线网孔板组成,3120mm×1580mm×2300mm(长××高),分为智能大楼(小区)、管理中心,器件采用自攻螺丝和工程塑料卡件配合安装。

1

2

电脑桌

600mm×600mm×800mm(长××高)

1

3

钢凳

Φ300mm×450mm(圆×高)

1

4

铝人字梯

900mm×250mm×1200mm(长××高)

1

5

工程塑料卡件

20mm×10mm×11mm(长××高)

300

6

计算机

主流品牌电脑,用户自备,内装操作系统,对讲门禁软件,室内安防软件及巡更系统软件

1

2.系统配置

序号

名称

配置内容

1

对讲门禁及室内安防系统

包含室外主机、彩色可视室内分机、普通壁挂室内分机、管理中心机、联网器、层间分配器、通讯转换模块、管理软件、非接触卡、红外探测器、门磁、报警按钮、可燃气体探测器。

2

防盗报警与周边防范系统

包含震动探测器、玻璃破碎探测器、感温探测器、烟雾探测器、红外对射探测器、声光报警器、红外幕帘探测器、大型报警主机、六防区报警主机、液晶键盘、多路总线驱动器、RS232打印机接口模块。

3

视频监控系统

包含高速球摄像机、彩色半球摄像机、红外摄像机、枪式摄像机、矩阵主机、硬盘录像机、监视器。

4

巡更系统

包含巡更巡检器、通讯线、充电器、信息钮。

3.工具及配件

序号

名称

内容

1

工具

包便携式万用表、小一字螺丝刀、小十字螺丝刀、长柄螺丝刀、剪刀、剖线钳、尖嘴钳、斜口钳等工具。

2

耗材配件

包含PVC线槽、BNC视频接头、23芯线(红、黑)
