SBJYD-RT供暖系统测量控制实验装置

一、实验目的:

演示测量仪表的组成及种类，了解测量和测量误差的基本概念，测量的一般方法，表示方法和误差的处理方法，以及评估盘测量仪表的优劣和技术折标等内容.重点是热工仪表组成及其功能.传受器件直接与被测量对相联系，感受被测参数的变化，并将仪表参数信号转换成相应的便于测量仪表的对应信号输出，中间件将感受件输出的個号直接传输给显示件或进行放大和转换，显示件向观察者反映被测参数的址位和变化.

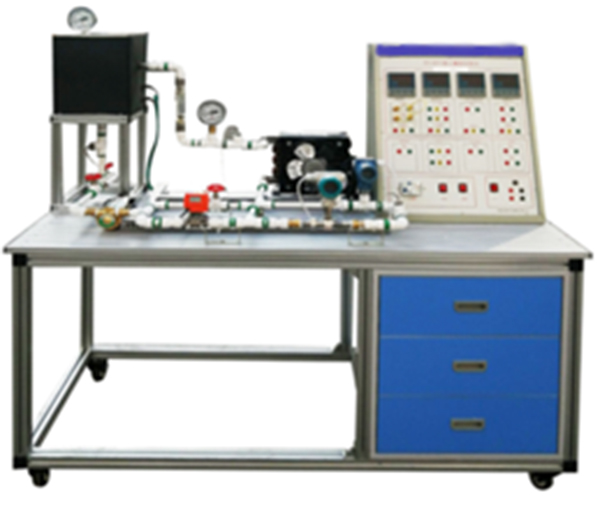

图片仅供参考

二、主耍配置：

1、被测量参数数分：压力、温度、流量、测量仪表.由感受件、中间件和显示件组成.测量系统由四个基于本环节组成：传感器、变换器或变送器、传输通道、数字显示装置、不锈制台架及控制成

2、学习上们机的开发应用，提高实验实训模式，提供使用者的练习水平。

3、简单计算换热器的功率

三、技术参数：

1、输入电源:单相AC220V±10% 50Hz,功率1.5KW.

2、 304不锈加热水箱，容积40L.加热功率3.0KW：换热器面枳为3.0M2。散热热风扇.

3、热水泵参数：流量：20L/min?扬程：I2m,功率：120W

4、低嗓声鼓风机:转速2800r/nin ,功率20W.风压490Pa?

5、温度由高精度度传感器测量?万能信号输入巡检仪配合高精度数字显示，显示温度度、压力、流量等实验全部参数.

*6、外形尺寸：1600*600* 1500mm,轮式, 主休框架使用4040铝材结构，桌面采用欧标2080铝材面板。面板上的导流水槽可以流出在实训过程中的流出来的水。桌子下面有元件柜一个：整体使用蓝白搭配

*7、宇电控制仪表1块：在仪表使用过程中，所有仪表都采用高精度仪表，可独立实现P单独调节设定,I的单独调节设定，D的单独调节设定单独调节设定，流量准确，

*8、宇电温度控制仪表2块：不同于普通的输出开关量方式。仪表内部安装有一个G固态调压模块，能调节控制加热水箱温度，采用曲线控制平稳加热。

9、宇电模拟量仪表1块：4-20MA输入，

*10、水系统采用独特的不锈钢水管接头直插式结构，方便拆除和连接，采用异程连接方式。

*11、比例调节阀：4-20MA输入，输出4-20MA,+24V安全电压，设备上标配有标准的485通信协议

*12、通信软件：为了提供学习环境，在普通智能仪表的设定上增加了上们机软件控制通过上们机可直接控制设定

13、实验台控制智能模块

本模块可控制整机工作环境，确定系统的工作稳定，可保护学生的实训时的稳定和安全，关键时可切断总电源。：

1)、智能模块模块可检测、监控装置系统的交流电源的电压，在测量过压时，设备过载保护、能够采集被监控设备交流电源的电流值，在测量过流值时，设备过载保护、能够采集被监控设备交流用功功率温度、在测量过温时，设备过载保护

2）、软件平台：

电流、电压温度、并通过CAN /GSM通讯上传到监控主机或监控云平台，监控主机或云平台可以判断被监控电源的运行状态，如电压，电流，电流和温度。

3）、工作电源额定电压AC220V、功耗正常监视状态≤2W 报警状态≤2.5W、

4）监控报警过压（115%）、欠压（80%）过流、电流（50~1000mA）。

5）、温度：50-120度、漏电报警：50-1000MA连续可调、漏电报警通道：1路、温度报警：4路。

6）电流检测通道：1路、电压检测通道：3路。

7）报警方式：APP远程报警触点容量AC 220V/3A ，DC 30V/3A、

8）通讯接口通讯/GPRS通讯(选配)有效通讯距离≤1km.

9)、通过手机可下载APP软件控制系统，或者电脑通过软件监控，

10)、传感器:电流互感器及电流互感器：使用2000:1。如果实际使用互感器和产品配,置不同，多咯温度传感器使用的是100K特性的热敏电阻.

11）功能显示：可显示电压、电流、功率

12）、界软件面

13）、无线传感器:电压：3.6V。待机电流：20MA.报警电流产250MA、低压报警：30天、通信方式：GSM、接收灵敏度：-129dBm、无线标准
