空调冰箱组装与调试实训考核装置,空调冰箱组装调试实训设备

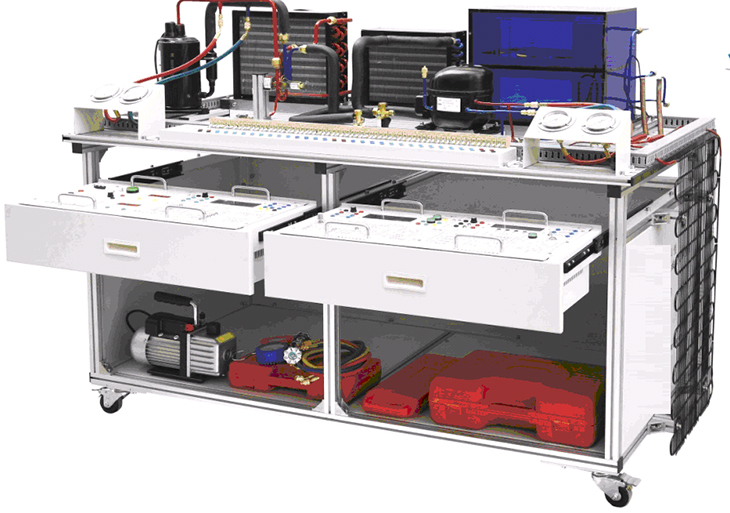

SBJD-211HD空调冰箱组装与调试实训考核装置



空调冰箱组装与调试实训考核装置是根据制冷类行业中空调与冰箱维修技能的特点,结合空调和冰箱的电气控制电路及制冷系统的管路安装与维修原理进行设计。可以针对空调和冰箱系统管路的设计与安装、电气控制电路接线、系统调试、故障诊断与维修等综合能力进行强化训练。
空调冰箱组装与调试实训考核装置是由空调制冷系统部分、冰箱制冷系统、电源及仪表模块、空调电气控制考核模块、冰箱204E电子温控电气考核模块、冰箱智能温控电气考核模块等组成。通过计算机可对每个模块进行智能网络化考核。该实训考核装置适合高、中职院校、技工学校、职业技能鉴定中心及普通高等院校的制冷专业,空调与冰箱维修专业,家用电器维修专业、冷库与冷藏技术、制冷设备维修工的教学培训和初中、高级技师的技能鉴定考核。

一、产品概述

空调冰箱组装与调试实训考核装置,制冷制热实训考核鉴定装置是专门为职业院校制冷类相关专业而研制的空调冰箱组装调试实训装置,根据制冷类行业中空调与冰箱维修技术的特点,针对空调和冰箱的电气控制以及制冷系统的安装与维修进行设计,强化了学生对空调冰箱系统管路的安装、电气接线、工况调试、故障诊断与维修等综合职业能力。 空调冰箱组装调试实训装置融合了流体力学、热力学、传热学和电气控制等技术,集制冷空调系统安装、冰箱系统安装、制冷系统电接线、压力检漏、抽真空、充注制冷剂与运行调试于一体,包含了制冷系统维修的全部步骤,能满足实训教学、实际工程训练及职业技能竞赛的需要。

二、功能特点

1.制冷制热实训考核鉴定装置集制冷空调系统安装、冰箱系统安装、制冷系统电接线、压力检漏、抽真空、充注制冷剂与运行调试于一体,包含了制冷系统维修的全部步骤,能满足实训教学、实际工程 训练及职业技能竞赛的需要。

2.该装置采用模块化设计,电气控制与制冷系统独立分开,并且电气部分设置检测点,测测端子以及各路的输出连接端子,可供学生进行独立接线、测试、远行等操作。

3.制冷制热实训考核实训平台直观展示了空调和冰箱的系统结构、工作原理。可清楚的看到制冷系统结构及主要部件的实物,系统还配置有电压表、交流电流表、压力表、信号指示灯等,使整个空调系统、冰箱系统的实时工作状态一目了然。

4.该装置是根据分体式空调器控制电路、电冰箱电子式控制电路作为实训考核对象,能 使学生熟练掌握空调器控制电路、电冰箱电子式控制电路基本原理及维修技术,考核板上印有分体式空调器电气、电冰箱电子式控制电路图并加以检测点,学生通过考核板上的电路图了解 其原理,并通过电脑设置故障,用仪表在检测点上进行检测查找故障位置,并排除故障,从而提高学生的排除故障能力。

5.使用该装置能学到分体式式空调器控制电路、电冰箱电子式控制电路的相关知识。空热泵分体空调部分据有以下制冷模式、制热模式、除湿模式、送风模式、四种工作模式。电冰箱部分分有冷藏箱、冷冻箱。工作模式有标准模式、节能模式、速冻模式三种工作模式。

6.本装置解决了传统该类设备上只能看只能模无法进行动手组装的缺欠,还解决了无法 在设备上进行铜管焊接的难题,能使学生在该装置上能够反复进行系统组装与焊接训练。整体采用开放式和拆装式结构设计,创新的采用了铜管固定装置对每个活动接头进行固定,有效的 保证了管路因反复拆装所造成的损坏,同时也减少了工作噪音。

7.在实训台方面进行了全新设计不仅采用铝型材拼装成桌面而且桌面下面增加了接水 底盘,铝型材桌面不仅干净美观,更重要的是焊接铜管时不会变形,接水底盘的设计解决了运行中冷凝器和系统管道产生的冷凝水,使水及冷冻油顺利流到接水桶中,保持设备清洁。

8.制冷仿真软件: 主要包含制冷技术基本知识、制冷剂、载冷剂和润滑剂、蒸气压缩式制冷循环、制冷压缩机类型及结构原理、空调器的制冷系统、空调器的电气控制系统、家用电冰箱制冷及控制、家用制冷系统的延伸、中央空调系统等。软件讲解直观,使老师易教学生易学。

三、技术指标

1、输入电源:单相三线   AC220V±10%  50Hz

2、工作环境 :温度-10℃-40℃ 相对湿度≤85%25℃

3、设备容量 : ≤1.5KVA

4、制冷剂:空调部分R22  冰箱部分R600

5、外形尺寸(大约)1500mm×800mm×1250mm

6、防触电保护类型 I

7、安全保护:具有过压、过流、过载、漏电保护措施,符合国家相关标准。

8、环保等级  材料选用符合国家相关环保标

四、制冷制热实训考核鉴定系统组成

1、制冷制热实训考核鉴定实训台采用铝型材台架加实训模块结构,装置采用一体化设计,由导轨式铝合金安装平台、空调系统、电冰箱系统、电气控制系统等组成。底部安装有四个带刹车的脚轮,可以方便的移动和固定。设备配置空调制冷系统管路1套、直冷电冰箱制冷系统管路1套、安全插端子排,压力表(1.5MPa2只(3.5 MPa2只等。

2、电源模块包括漏电短路器,电压表(0250V 1只,电流表(05A1只、1只、电源插座,安全连线等。

3、分体空调控制线路模块包括空调控制板,遥控接收板,故障设置板,IO通信板,空调遥控器,电位器等及指示灯等。

4、直冷电冰箱控制线路模块包括控制板,故障设置板,IO通信板,电位器等及指示灯等。

5、智能电冰箱控制线路模块包括智能冰箱控制板,数字显示操作屏,电位器,指示灯等。

6、热泵型家用空调系统包括压缩机、室内热交换器、室外热交换器、四通阀、过滤器、单向阀、毛细管、空调阀、视液镜等。

7、直冷式电冰箱系统包括冰箱型压缩机、PTC启动器、碟形过电流过温升保护器、钢丝冷凝器,压力表、模拟电冰箱箱体视液镜、节流装置等

五、项目实训内容

1、制冷工专用工具的使用

2、气焊焊枪的使用与焊接能力

3、空调制冷系统管路的组装能力

4、空调制冷系统的保压、检漏与制冷剂加充能力

5、空调控制电路的电气连接与调试能力

6、空调控制电路电气故障考核、故障分析与故障排除能力

7、电冰箱制冷系统管路的组装能力

8、电冰箱制冷系统的保压、检漏与制冷剂加充能力

9、东芝 GR-204E 直冷电子式电冰箱控制电路的电气连接与调试能力

10、东芝 GR-204E 直冷电子式控制电路电气故障考核、故障分析与故障排除能力

11BCD-173GH 智能温控电冰箱控制电路的电气连接与调试能力

12BCD-173GH 智能温控电冰箱控制电路电气故障考核、故障分析与故障排除能力

13、电冰箱制冷系统的故障判断与维修能力

14、学生的团队协调组织能力

15、电气识图和电气设计能力

配置:空调冰箱组装与调试实训考核装置的配置清单

序号

设备名称

单位

数量

备注

1

可移动式台架

1

铝合金实训台,空调制冷系统管路 1 套、直冷 电冰箱制冷系统管路 1 套、安全插端子排,压 力表(1.8MPa2 只(3.5  MPa2 只等

2

电源及仪表挂箱)

1

包括漏电短路器,电压表(0250V  2 只,(05A1 只、电源插座,安全连线等。

3

分体空调电气控制 考核

1

包括空调控制板,,遥控接收板, 故障设置板,IO 通信板,空调遥控器,电位器 等及指示灯等。

4

电子温控电气控制 考核模块挂

1

包括东芝 GR-204E 电子式控制板,故障设置板, 考核 IO 通信板,模拟电位器及工作指示灯等。

5

抽屉

2

610MM*400MM

6

实验指导书

1



7

D4连接线

25



8

D1连接线

4
