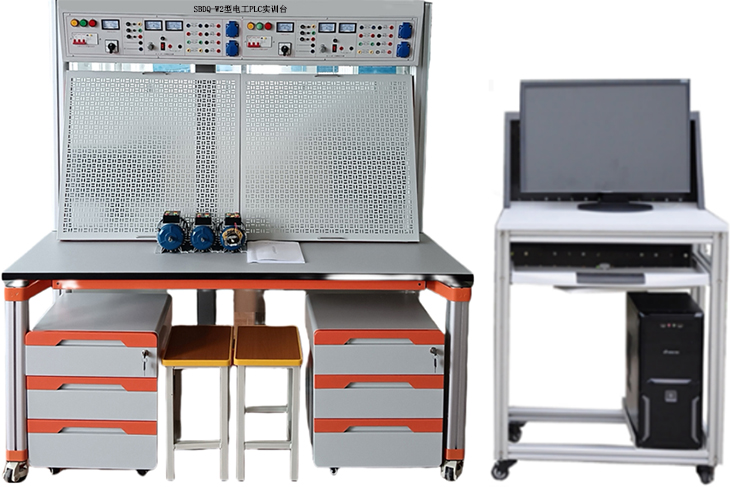

SBDQ-W2型电工PLC实训台（单面二组型）

一、电工实训概述

电工PLC实训台、电工PLC实训考核装置（双组型）主要由实训桌、网孔板、实训元器件（也可自购）组成。学生根据实训线路进行元器件的合理布局，安装、接线全部由学生自行完成，接近工业现场。能完成机床线路，电机控制线路，照明配电的模拟操作、plc触摸屏编程学习、安装调试的综合实训，训练学生动手能力和实操技能。实训项目可自行确定，根据所选的项目选择相应的元器件。该装置也可作为电工考工的考核设备。

二、特点

1、电气控制线路元器件都装在网孔板上，操作方便、更换便捷、易扩展功能或开发新的实训项目（增购元器件即可增加相应实训项目）。

2、操作台只需三相四线的交流电源即可投入使用，占地面积小、节约实训用房、减少基建投资、经济效益显著。

3、实训台配备两组相互独立的电源，互不干扰，即可以两个学生同时进行实训。

4、设有电压型漏电保护器和电流型漏电保护器，能确保操作者安全，电源输出均有监视及短路保护等功能，使用安全可靠。

三、电工PLC实训设备技术指标

1. 外型：整体尺寸1640mm×700mm×1638mm；

2. 实训台架的材料：钢板、铝合金结构；

3. 电源(双面具有相同资源)：

1)输入：三相AC 380V ±10% 50HZ 三相五线；

2)固定交流输出：三相五线 380V 接插式2组、220V接插式2组。

3)可调直流输出： 0～24V/2A连续可调2组（带有指针电压、指针电流表实时监控电源变化）；

4. 接口及仪表：指针式电压表 2 只，时刻监控电网电压变化；

5. 保护：熔断器作短路保护，断路器具有过载保护，漏电开关具有漏电保护功能，漏电保护动作电流≤30mA。

6.4只5408二极管，用于能耗制动的整流电路；三只75Ω/75W电阻用于电动机降压启动、一只10Ω/25W用于异步电动机的能耗制动。

9. 可编程控制器：PLC主机采用西门子S7-1200 CPU1214C集成14路输入10路输出，PROFINET通讯口，

四、电工PLC实训考核装置结构功能

本实训台由实训屏（内置电源）、实训桌、实训储物柜三大部分组成。

1、以30mm×30mm成型方钢作为设备主要框架材料；实训屏、地盘采用焊接连接、关键部位采用三角筋用内六角螺钉加固连接，表面经高温喷塑处理，美观大方且有效起到防锈绝缘的作用；由两条35mm×35mm铝合金型材及滑槽组成网孔板固定机构；固定机构的下方每面是铁制双工位电源箱，每工位电源箱的布局依次为电源保护装置、电源指示装置、电源输出；

2、实训桌桌面采用25mm麻灰色高密度层压板封边特制，有效提高绝缘等级；实验桌底部装有至少4个导向轮，方便实训台架移动；

3、实训储物柜采用标准结构和抽屉式，左侧有3层抽屉，用于存放工具以及实训资料；右侧的双拉门式设计。实训储物柜的位置可根据需要灵活调整，外形尺寸为：1300mm×800mm×510mm。

3、网孔板2块：采用数控冲床精加工而成，网孔分布合理、均匀。孔径统一，可在上面安装的元气件包括各类低压电气、PLC、单片机、变频器、触摸屏等。网孔板厚度1。5MM，大小774*580MM

序号	名称	型号与规格	数量
1	单相电度表	DD862-2	2
2	单相闸刀开关	HK8	2
3	拉线开关	4A/250V	2
4	平灯头	6A/250V	4
5	园形插座	T3-10	2
6	电流互感器	LQG-0.5	2
7	墙壁开关座		4
8	声控开关	118-B30	2
9	低压断路器	DZ108-20/10	2
10	螺旋式保险盒	RL1-15/3A	6
11	直插式保险盒	RT14-20/2A	4
12	交流接触器	CJX2-0910	6
13	辅助触头	F4-22	6
14	热继电器	R16B-20/3	2
15	通电延时时间继电器	ST3PA-B/380V（0-60S）	2
16	时间继电器座	PF-083A	2
17	3H铁壳按钮		4
18	行程开关	LX9-222	4
19	行程开关	LX9-001	4
20	倒顺开关	K03-15	2
21	日光灯管	Y210RR25/10W	2
22	镇流器	13W	2
23	日光灯座		4
26	接线端子排	JF5-2.5/5	5
27	G形导轨		1
28	走线槽		2米
29	螺丝		90
30	螺丝刀		4
31	尖嘴钳		2
32	剥线钳		2
33	三相鼠笼异步电动机	380V/Y/△180W，单速	1
34	三相鼠笼异步电动机	380V/Y/△180W，单速，配离心开关	1
35	三相双速鼠笼异步电动机	380V/Y/△180W	1
36	PLC	CPU1214C	1
