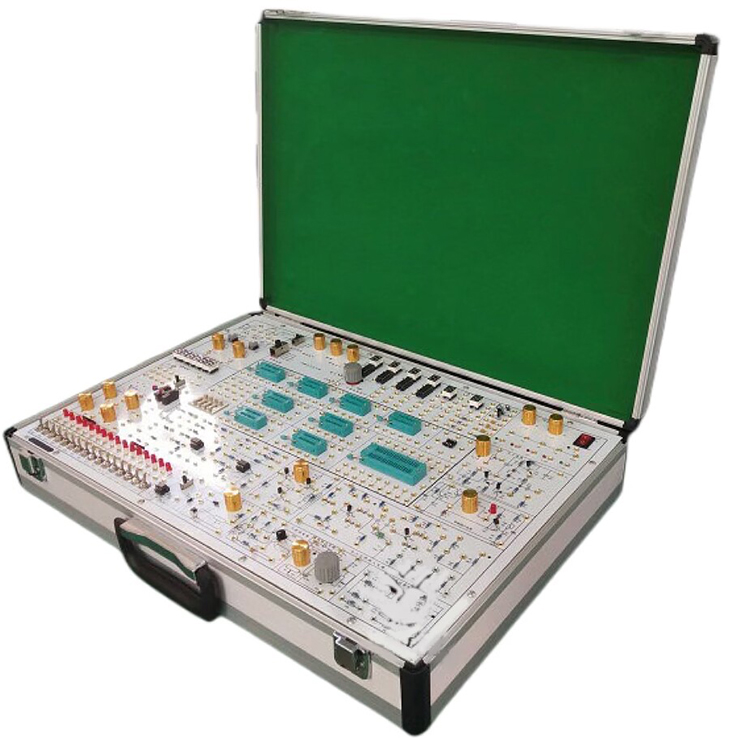

SB-SA6数字模拟电路实验箱

数字模拟电路实验箱、模拟电子技术实验室、数字电子技术实验室、电子工程创新平台、电工工艺实训室、高频电子线路实验室、通信原理实验室、信号与系统实验室、电工技术与电路学实验、电子技术实验室、电子设计实验室、单片机实验室
模拟电子技术实验室
模拟电子技术实验设备作为专业基础实验室，模拟电子技术实验箱可完成电子仪器使用练习、低频交流放大电路、集成运算放大电路、正弦波振荡电路等实验项目，承担电子信息工程、电子科学与技术、通信工程、电气工程及其自动化、自动化、机制、交通等专业本科生的《模拟电子技术》、《电路》、《电工及电子技术》、《电子线路设计》等课程实验，以及本科生毕业设计等教学任务。面向职业学校、高职院校等各大电子设计竞赛的训练和比赛场地，是培养较强动手能力和较高创新能力人才的基地，学生通过不断的学习、实践，激发了他们对电子技术知识学习的兴趣，更加熟练的掌握有关电子元件的使用，以及仪器仪表的操作方法，提高了对各种电子电路调试的能力，更加有利于较好的完成课程设计及毕业设计等。
数字电子技术实验室
数字电子技术实验设备作为专业基础教学实验室，数字电子技术实验箱可完成组合逻辑门电路、时序逻辑门电路、A/D、D/A转换等实验项目。承担电子信息工程、电子科学与技术、通信工程、电气工程及其自动化、自动化、机制、交通等专业本科生的《数字电子技术》、《电工及电子技术》、《现代电子线路设计》等课程的实验教学及本科生毕业设计等教学任务。数字电子技术实验箱，学生通过不断的学习、实践，激发了他们对电子技术知识学习的兴趣，更加熟练的掌握有关电子元件的使用，以及仪器仪表的操作方法，提高了对各种电子电路调试的能力，更加有利于较好的完成课程设计及毕业设计等。

数字模拟电路实验箱,数字模拟电路实验装置,数字电路、模拟电路综合实验箱是根据新的教学大纲中确定的教学实验要求为基础，汲取了众多专业教师的教学经验，并综合了众多同类产品的优点而设计的。它函盖了《模拟电子技术基础》及《数字电路基础》课程大部分的实验内容，既为初学者提供了验证性实验电路，又为课程设计提供了扩展平台。

一、系统特点：

1、扩展性强。实验箱主板配置有数电、模电实验时经常用到的电源、信号源、输入接口，输出显示接口、测量单元、实验扩展区，及实验模块电路，以完成不同的实验，也可以进行课程设计实验，大大增强了该实验箱的适用性、扩展性。

2、实验原理图都印刷在实验板表面，实验电路由学生按照实验原理图进行搭建，既培养了学生的独立思维能力及动手能力。

3、实验连线插孔采用锁紧式镀金插孔，通过焊接固定在实验板上，不松动，不氧化，寿命长，连接可靠，维修方便、简捷；

4、电源输出均有过流保护，自动恢复功能。

5、实验箱由一体型铅合金型材制成，箱体牢固可靠，不变形，重量轻，绝缘安全性能好，开关箱盖方便可靠，外型美观，造型气派。

二、系统组成：

1、电源：输入：AC 220V±10%，50HZ

输出：※DC：+5V， I ≥1A

※DC：±12V，I ≥0.2A

※DC：-5V～-12V可调， I ≥0.2A

※DC：＋5V～＋27V可调，I ≥0.2A

以上各路输出均有过流保护，自动恢复功能

※AC V:7.5V×2；AC I≥0.15A

2、直流信号源：双路 -0.5V～＋0.5V；-5V～＋5V两档连续可调.

3、函数发生器：输出频率：2Hz～90KHz，分四档

可输出方波（ 0～20V）、三角波（ 0～15V）、正弦波（ 0～10V）

4、手动单脉冲电路2组（带消抖）：每组可同时输出正负两个脉冲，脉冲幅值为TTL电平。

5、固定频率脉冲源10路，输出为TTL电平：1Hz、10Hz、100Hz、1KHz、10KHz、100KHz、500KHz、1MHz、5MHz、10MHz；

6、数字LED显示：

（1）LED0～LED3由4位七段共阴LED数码管及二～十进制译码器组成

（2）LED4～LED5两位七段段码a.b.c.d.e.f.g.h经电阻到插孔。

7、十二位逻辑电平输入开关：可输入低电平'0'、高电平'1'（为正逻辑）。

8、十二位逻辑电平指示灯：指示灯亮表示高电平'1'，指示灯灭表示低电平'0'。

9、BCD码拨码盘1组、可产生四组BCD码数字信号

10、四位数字频率计：测量范围 0～1MHz，用作测量方波、三角波、正弦波；

11、喇叭及驱动电路。是时钟报时、报警、音乐用的发声装置。

12、电位器组：1K、10K、100K、1M各1只；

13、开放式实验区（元件库）：提供9只锁紧插座（3只14芯、5只16芯），另1只40芯锁紧插座，1只8芯圆孔IC座。提供电阻、电容、二极管、三极管、三端稳压块等元件。
