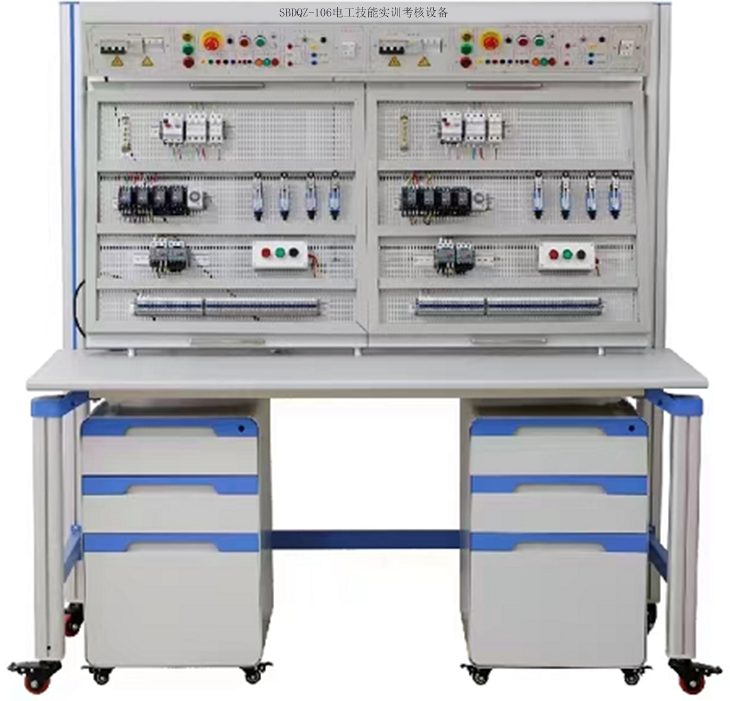

SBDQZ-106电工技能实训考核设备

电工技能实训考核设备主要承担电气自动化技术、工业机器人技术、应用电子技术、移动通信技术、机电一体化技术、汽车电子技术、建筑电气工程技术等相关专业课程的课内实验、课程设计、毕业设计等实践实训教学任务，可作为“教、学、做”一体化教学任务上课所用教室。实训室主要实践内容包括认识安全用电、认识与使用工具和仪表、电工基本操作技能、室内电气线路操作技能、认识和使用常见低压电器和三相异步电动机、电气控制线路的操作、安装输电线路等，可完成三相异步电动机直接起动控制、双重联锁的三相异步电动机正反转控制线路、三相异步电动机的顺序控制、触摸开关控制白炽灯线路、单相电度表的安装线路等22个实验项目。　　

通过电工技能实训，使学生对常用电工工具、常用仪器仪表的使用、照明和一般动力布线、常用电机和电气设备的安装使用以及电工安全作业等知识技能得到强化训练，可以提高学生对电气控制、民居用电、交直流电机系统等实际操作技能，继而学生可获取电工证、电气工程师、电气设备安装工、仪表工、电气检验员等相关从业证书，以更加适应岗位的人才需求。

一、电工技能实训考核设备技术指标

1. 外型：整体尺寸1632mm×700mm×1638mm；

2. 实训台架的材料：钢板、铝合金结构；

3. 电源：

1)输入：三相AC 380V ±10% 50HZ 三相五线；

2)固定交流输出：三相五线 380V 接插式2组、220V接插式2组。

4.整流二极管：提供整流二极管1N5408四个，用于能耗制动电路。

5.可调直流输出： 0～24V/2A连续可调2组（带有指针电压、指针电流表实时监控电源变化）；

6.各种规格的电阻

提供75Ω/75W功率电阻三个，用于降压启动电路。

提供10Ω/25W功率电阻一个，用于能耗制动电路。

7. 接口及仪表：指针式电压表 2 只，时刻监控电网电压变化；

8. 保护：熔断器作短路保护，断路器具有过载保护，漏电开关具有漏电保护功能，漏电保护动作电流≤30mA。

二、电工技能实训考核设备结构功能

本实训台由实训屏（内置电源）、实训桌、实训储物柜三大部分组成。

1.以30mm×30mm成型方钢作为设备主要框架材料；实训屏、地盘采用焊接连接、关键部位采用三角筋用内六角螺钉加固连接，表面经高温喷塑处理，美观大方且有效起到防锈绝缘的作用；由两条35mm×35mm铝合金型材及滑槽组成网孔板固定机构；固定机构的下方是铁制双工位电源箱，每工位电源箱的布局依次为电源保护装置、电源指示装置、电源输出；

2、实训桌桌面采用25mm麻灰色高密度层压板封边特制，有效提高绝缘等级；实验桌底部装有至少4个导向轮，方便实训台架移动；

3、实训储物柜1个，采用标准结构和抽屉式，左侧有3层抽屉，用于存放工具以及实训资料；右侧的双拉门式设计，可同时存放两块通用挂板。实训储物柜的位置可根据需要灵活调整，外形尺寸为：1300mm×600mm×510mm。

4、网孔板2块：采用数控冲床精加工而成，网孔分布合理、均匀。孔径统一，可在上面安装的元气件包括各类低压电气、PLC、单片机、变频器、触摸屏等。网孔板厚度1.5MM，大小774*580MM

三、参考实训项目

1．电工布线工艺实训

2．两个开关控制一盏灯线路训练

3．声控开关控制白炽电路训练

4．二地控制一盏灯电路训练

5．三地控制一盏灯电路训练

6．日光灯线路接线训练

7．单相电度表直接安装接线

8．单相电度表经电流互感器安装接线

9．室内照明电路安装训练

10．配电板安装训练

12．三相异步电动机直接启动控制

13．三相异步电动机接触器点动控制线路

14．三相异步电动机接触器自锁控制线路

15．三相异步电动机Y/△自动控制线路

16．接触器联锁的正反转控制线路

17．按钮联锁的三相异步电动机正反转控制线路

18．双重联锁的三相异步电动机正反转控制线路

19．三相异步电动机多地控制

20．工作台自动往返控制线路

21．三相异步电动机串电阻降压启动控制线路

22．三相异步电动机能耗制动控制线路

四、每套器材配备配置清单

序号	名称		型号与规格	数量
1	电器元件	单相电度表	DD862-2	2
		单相闸刀开关	HK8	2
		平灯头	6A/250V	4
		墙壁插座		2
		电流互感器		2
		墙壁开关底座		4
		声控开关		2
		漏电保护断路器	DZ47LE-32 4P C16	2
		5P保险盒+熔断管	RT18	2
		交流接触器	CJX2-0910	6
		辅助触头	F4-22	6
		热继电器	R16B-20/3	2
		通电延时时间继电器	ST3PA-B/380V（0-60S）	2
		时间继电器座	PF-083A	2
		3H按钮		4
		行程开关	LX9-222	4
		行程开关	LX9-001	4
		日光灯管	Y210RR25/10W	2
		镇流器	13W	2
		日光灯座		4
		接线端子排	JF5-2.5/5	10
		G形导轨		2
		走线槽		3米
		螺丝		180
2	常用工具	螺丝刀		1
		尖嘴钳		1
		剥线钳		1
3	电机	三相鼠笼异步电动机	380V/Y/△180W，单速	1
3	电机	三相鼠笼异步电动机	380V/Y/△180W，单速，配离心开关	1
4	说明书			1

五、配套教学资源（共配1套）：

★（一）在线教育课程开放平台（具有软件著作权，配1个登录帐号）:

1）本系统是互通教学多元化管理平台，将用户传统的各个平台系统实施整合，集中互通管理，解决多平台、多账号难以管理、数据库分散无法集中统计等问题。系统包含了：在线教务管理系统、在线课程资源管理平台、在线习题库平台、在线考试考核平台、线上视频课程管理平台及线上虚拟仿真教学管理平台，真正意义的一站互通数据集中统计！

2）微课内容不少于：

学习项目	学习任务	参考课时
项目一、三相异步电动机启动线路制作、调试与故障排除	任务一：识别低压电器及异步电动机	2
	任务二：点动与自锁正转控制线路的实施	12
	任务三：联锁正反转控制线路的实施与检测	12
	任务四：Y-△降压启动控制线路分析与接线	6
	任务五：三相异步电动机顺序控制线路安装与测试	6
项目二三相异步电动机行程控制线路的设计及实施	任务一：电动葫芦控制线路设计及实施	6
项目二三相异步电动机行程控制线路的设计及实施	任务二：工作台自动往返线路设计及实施	4
项目三三相异步电动机制动控制线路分析设计及实施	任务一：三相异步电动机反接制动控制线路安装与测试	4
项目三三相异步电动机制动控制线路分析设计及实施	任务二：三相异步电动机能耗制动控制线路安装与测试	4
项目四卷帘门控制电路的安装、调试及故障排除	任务一：卷帘门控制电路的安装、调试及故障排除	10
	任务二：卷帘门PLC控制电路设计	4
	任务三：卷帘门PLC控制控制程序设计与调试	6
项目五传送带送料装置控制线路的安装、调试及故障排除	任务一：传送带送料装置控制电路安装、调试及故障排除	10
	任务二：用PLC技术实现传送带送料装置控制	4
	任务三：编写调试PLC程序及系统总调试	6

（二）仿真软件

1、网络版电工作业培训教学软件（安全用电）（网络版、具有软件著作权）

本产品依据中华人民共和国劳动和劳动安全行业标准（LD/T81.2－2006）《"维修电工"职业技能实训和鉴定设备技术规范》与教育部有关专业教学大纲而设计研制，包含电工初步（电工基础、电工仪表、导线连接、安全用具、安全标志）、基本操作（低压电器、电机与变电器、照明电路、电子技术）、风险排除（灭火器类型、灭火器使用）、触电急救（触电方式、防护措施、接地与接零、心肺复苏）4大模块，15个实训单元，72个实训项目。

软件以技能为核心，项目为引领，任务为驱动，职场环境为背景，操作步骤为主线，以学生交互训练为主体，具有三维可视化、智能化、全交互的特点，集职业性、情境性、过程性、交互性和灵活性于一身，性价比极高。为职业教育与技能实训、鉴定信息化、现代化提供了丰富的教学资源。

2、二居室电气布线仿真实训软件（网络版、具有软件著作权）

产品概述

二居室电气布线仿真实训软件，依据《建筑电气工程施工质量验收规范》、教育部相关专业教学大纲，为缓解我国建筑设备类专业传统实训教学环节的不足、提高学生的职业技能水平而研制。软件以一个典型的二居室住宅（包括主卧、次卧、厨房、客厅和卫生间共五个房间）为例，以标准设计为引领，以施工工艺为主线，开展与实际工作高度吻合的技能训练。

本产品融合了多种制作技术，数据量小，运行流畅。软件重视教学设计，内容丰富，训练手段多样；此外，软件操作简捷，可以完全支持学生的自主式学习，具有很强的职业性、情景性、过程性与互动性。

软件内容

本产品包括技能实训、漫游学习、答题练习三个部分，三个部分互相关联，组成完整的操作实训、漫游学习、知识考核三大教学环节。

技能实训

包括多个技能实训任务，如内线安装、照明安装、插座安装等。根据实训任务、图纸及相关规范进行电气布线等相关施工工艺的仿真操作，媒体形式主要为三维交互动画，并在其中穿插技术要点和快问快答，学生可在操作提示的引导下自主进行学习训练。

漫游学习

可自主观察二居室中各个房间的线路布置情况，开关位置、照明位置等。通过在室内漫游，结合电气施工图纸，观察室内布线的走向，了解设计理念并加深对于相关规范的理解。

答题练习

针对相关知识点进行问答考核，快速检验学习效果。进入模块后可进行理论考试，作答完毕后实时显示"成绩卡"，并可通过"查看明细"回看作答情况及正确答案。

适用范围

主要应用于高职高专土木建筑大类建筑设备类中的建筑设备工程技术专业、建筑电气工程技术和建筑智能化工程技术等专业学生的仿真实训；也适用于中等职业院校土木水利类中的楼宇智能化设备安装与运行、建筑设备安装等专业的学生仿真技能训练和本科院校土木类建筑电气与智能化专业的生产认知实习。
