SBHY-108离心泵性能测定实验装置
一、概述
离心泵性能测定实验装置，离心泵综合性能实验台适配本科、高职化工、环境、生物制药、机电等专业《化工原理》课程实验，可配套数据采集软件，实现参数在线采集、实时显示，满足课堂教学、综合性实验与实训考核需求。

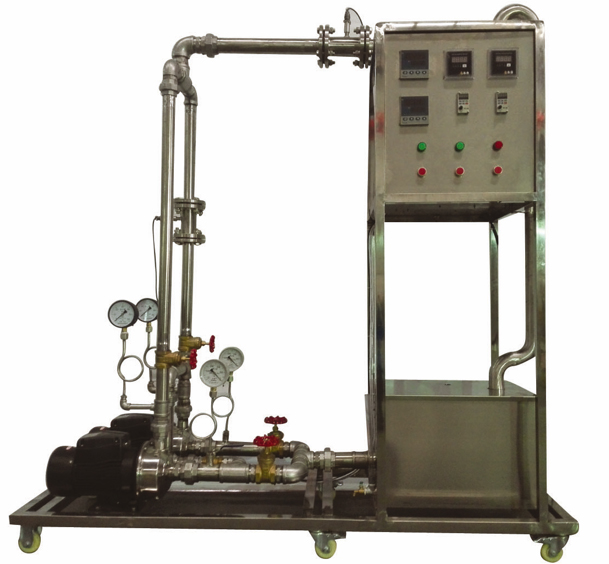

离心泵性能测定实验装置为化工原理配套教学实训设备，由储水槽、离心水泵、变频调速单元、管路系统、流量测量模块、进出口压力传感器、真空表、压力表、功率检测模块、流量调节阀、钢制实验台架组成。用于测定离心泵在不同流量工况下的性能参数，绘制离心泵特性曲线（流量Q、扬程H、轴功率N、效率η之间的关系曲线）。
|
分 项 |
说 明 |
|||
|
装置特点 |
1、整个装置美观大方，结构设计合理，具备强烈的工程化气息，能够充分体现现代化实验室的概念。 2、设备布局合理、美观，结构清晰，整体感强，能够在实验室中体现主实验设备的概念。 3、设备整体为自行式框架结构，并安装有禁锢脚，便于系统的拆卸检修和搬运。 4、整套设备除去特殊材料外均采用工业用优质不锈钢制造，所有装备均进行精细抛光处理，体现了整个装置的工艺完美性。 5、设备包括两个水泵，既可单独测试，也有进行串、并联测试。 6、流量测量采用了涡轮流量计+数字流量仪表的方式，数字流量仪表对涡轮流量计线性系数具有较强的补偿功能，并且直接显示流量数据。 7、电动机功率采用单相交流功率测量仪表测得。与智能仪表相连实现电动机功率的自动测量，数据准确，可让学生掌握电动机有效功率的实际测量方法。 8、离心泵置于水箱上方，离心泵进口管道安装有底阀，同时安装有离心泵启动排气装置，避免了离心泵叶轮及腔体长时间浸泡在水中，大大延长设备寿命。 9、整套系统采用标准工业仪表控制系统，可进行化工原理实验，也是过程自动化及化工检测仪表实验的良好平台。 10、装置设计可360度观察，实现全方位教学与实验。 |
|||
|
装置功能 |
1、使学生充分了解离心泵的结构与特性，熟悉离心泵的工作方式和操作流程。 2、能够进行单泵、双泵串并联操作。 3、熟悉组成管路的各种管件、阀门，了解温度、压力、电功率、流量等就地显示仪表及传感检测设备，掌握涡轮流量计的测量原理及使用方法。 4、测定恒定转速条件下泵的扬程(H)、轴功率(N)以及效率（η）与泵的流量(Q)之间的泵特性曲线。 5、测定流量调节阀某一开度下管路特性曲线。 6、能够进行双泵串、并联性能测定和管路特性测定。 7、改变离心泵转速测定泵的扬程(H)、轴功率(N)以及效率（η）与泵的流量(Q)之间的泵特性曲线。 8、掌握多元回归的方法，回归（H-Q、η-Q、N-Q）关系曲线。 |
|||
|
设计参数 |
单泵：液体流量：0.2～7.2m3/h，离心泵出口压力：0-0.2MPa，离心泵的扬程(H)：0-20m，离心泵轴功率(N)：0.43-0.85KW，离心泵效率（η）：0-60%，离心泵转速：0-2900r/min。 双泵串联：液体流量：0～10.5m3/h，离心泵出口压力：0-0.4MPa，离心泵的扬程(H)：0-40m，离心泵轴功率(N)：0.43-1.85KW，离心泵效率（η）：0-60%、离心泵转速：0-2900 r/min。 双泵并联：液体流量：0～14.0m3/h，离心泵出口压力：0-0.2MPa，离心泵泵的扬程(H)：0-20m，离心泵轴功率(N)：0.43-1.85KW，离心泵效率（η）：0-60%、离心泵转速：0-2900 r/min。 液体温度：常温。 |
|||
|
公用设施 |
水：装置自带不锈钢水箱，连接自来水。实验时经离心泵进入测试管路，循环使用。 电：电压AC220V，功率2KW，标准单相三线制。每个实验室需配置1~2个接地点（安全地及信号地）。 实验物料：清洁自来水，外配设备：无。 |
|||
|
主要设备 |
1、单相矢量变频器，规格：（0-50）Hz。 2、指针式压力表：测量范围0-0.6MPa，精度1.6级；指针式真空表：测量范围-0.1-0MPa，精度1.6级。 3、功率变送器、智能功率数字显示仪。 4、光电传感器：数显，测量范围0~2999rpm，精度1rpm，转速检测机构。 5、温度传感器：Pt100，分辨率0.1℃，精度0.5%。 6、宇电AI501温度数字显示仪。 宇电AI501流量数字显示仪。 宇电AI704M压力数字显示仪。 7、DN40涡轮流量计：1~20m3/h，4-20mA远传输出，流量检测机构。 8、304不锈钢离心泵：功率0.55KW，流量范围0-7m3/h，数量2台。 9、水箱：优质不锈钢材质，容积100L,带贮水排空底阀，管路循环回水与泵吸入口间隔板设计。 10、管路：304卫生级不锈钢材质，采用不锈钢快装活接与管路连接，总出口闸阀；管道法兰连接涡轮流量计。 11、电器：接触器、开关、漏电保护空气开关。 12、优质不锈钢仪表柜：测控、电器设备在实验架上。 13、外形尺寸约：1900*650*1900mm(长×宽×高)，优质不锈钢框架，带移动脚轮及禁锢脚。 14、工程化标识：包含设备位号、管路流向箭头及标识、阀门位号等工程化设备理 念配套，使学生处于安全的实验操作环境中，学会工程化管路标识认知，培养学生 工程化理念。 |
|||
|
测控组成 |
变量 |
检测机构 |
显示机构 |
执行机构 |
|
液体温度 |
PT100铂电阻 |
数字温度仪表 |
无 |
|
|
液体流量 |
涡轮流量计 |
数字流量仪表 |
手阀或变频器 |
|
|
泵进口压力 |
指针式压力表 |
就地显示 |
无 |
|
|
泵出口压力 |
指针式真空表 |
就地显示 |
无 |
|
|
泵功率 |
功率变送器 |
数字功率仪表 |
无 |
|
|
电机转速 |
光电传感器 |
数字转速仪表 |
无 |
|
